定位方案

三种定位技术,按需选型

根据需求、成本、应用场景、现场环境,可以选择最合适的定位方案——同一套平台,覆盖从米级到厘米级的精度。

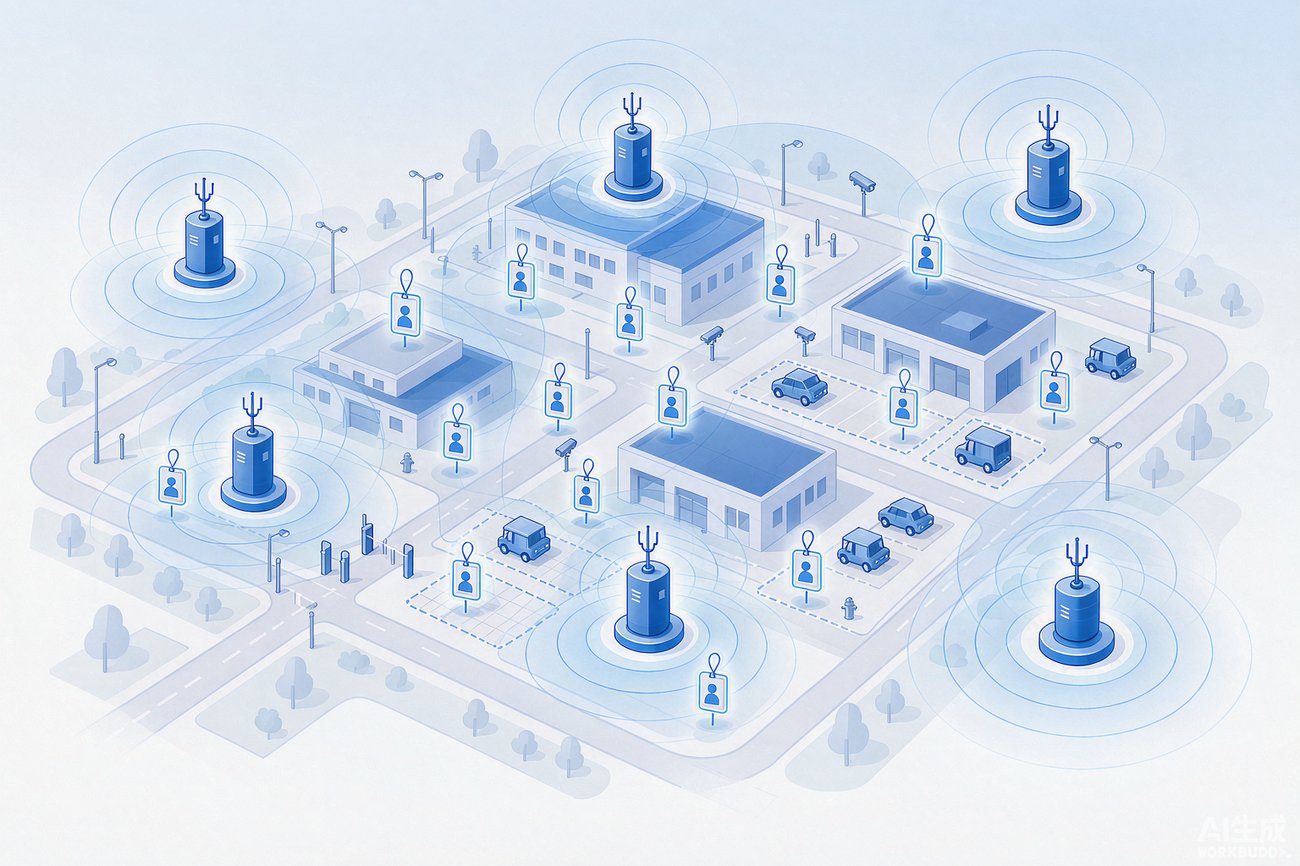

锐创特定位方案架构总览
LoRaWAN 定位

广覆盖 · 低功耗 · 自组网

正向定位

LoRaWAN 正向定位

平台根据信标布置的情况采用不同的方式获取终端的位置:若一片区域只有一个信标,终端只能扫描到一个信标的信息,平台将采用单点定位,即只能感知终端在这一区域的存在;若终端能扫描到三个以上的信标,平台将采用多点定位算法获得 1 到 4 米的定位精度,具体精度依赖于部署的信标密度,推荐信标按 8 到 10 米的间距部署。系统支持所有符合苹果 iBeacon 协议的信标,用户只要按要求配置相应的 UUID 即可工作,可通过网页或微信小程序获取位置信息。

LoRa 正向定位架构图
LoRa 正向定位架构
反向定位

LoRaWAN 反向定位

蓝牙网关可以扫描各种 iBeacon 信标或非 iBeacon 蓝牙设备。反向定位的精度较低,适用于对精度要求不高的应用。由于蓝牙信标功耗很低,用于人或资产定位时可工作长达一年到数年,并且蓝牙信标成本相对较低,非常适合于大规模部署。

LoRa 反向定位架构图
LoRa 反向定位架构
UWB 定位

厘米级超宽带定位

TDOA

UWB TDOA

用到达时间差进行定位:在定位标签无线范围覆盖区域的所有 UWB 基站都会收到信号,再用双边测距法确定标签到基站的距离,根据提前设定在基站中的位置信息,直接得到标签的位置。云服务器获取到标签位置信息后,直接在地图中展示或画轨迹。

支持的设备:MK3

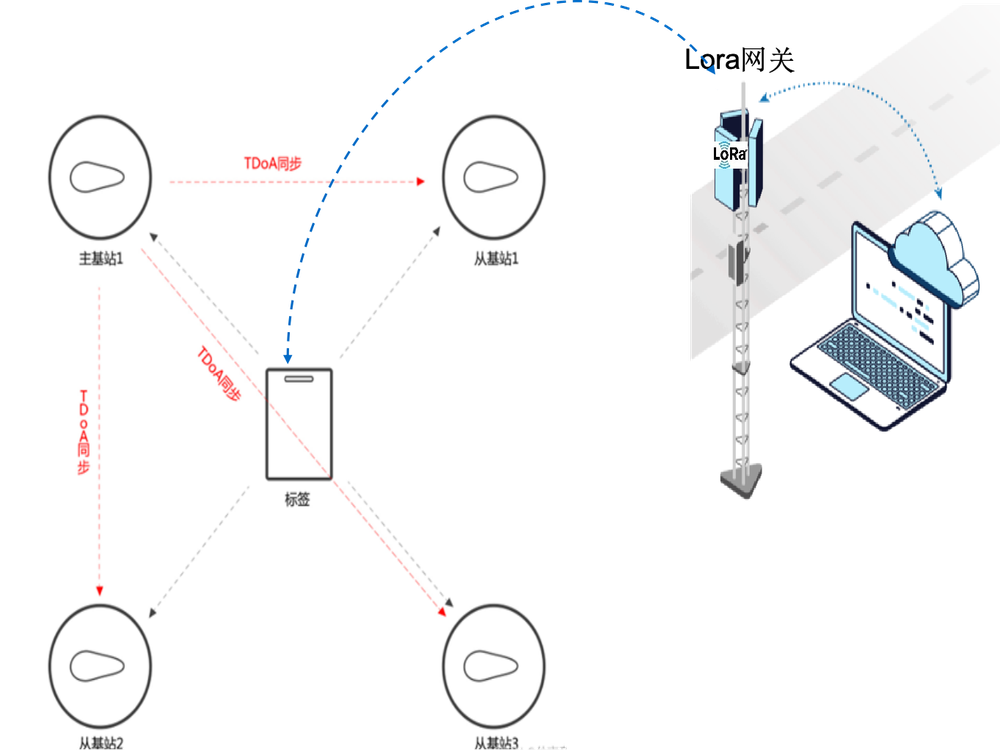

UWB TDOA 定位原理图
UWB TDOA 定位原理
TOF

UWB TOF

定位标签和 UWB 基站之间通过无线收发至少 3 次交互之后,可以得到标签和基站之间的距离信息。云服务器根据提前设定的 UWB 信标位置,利用地图引擎计算出人员的位置。

支持的设备:MK3

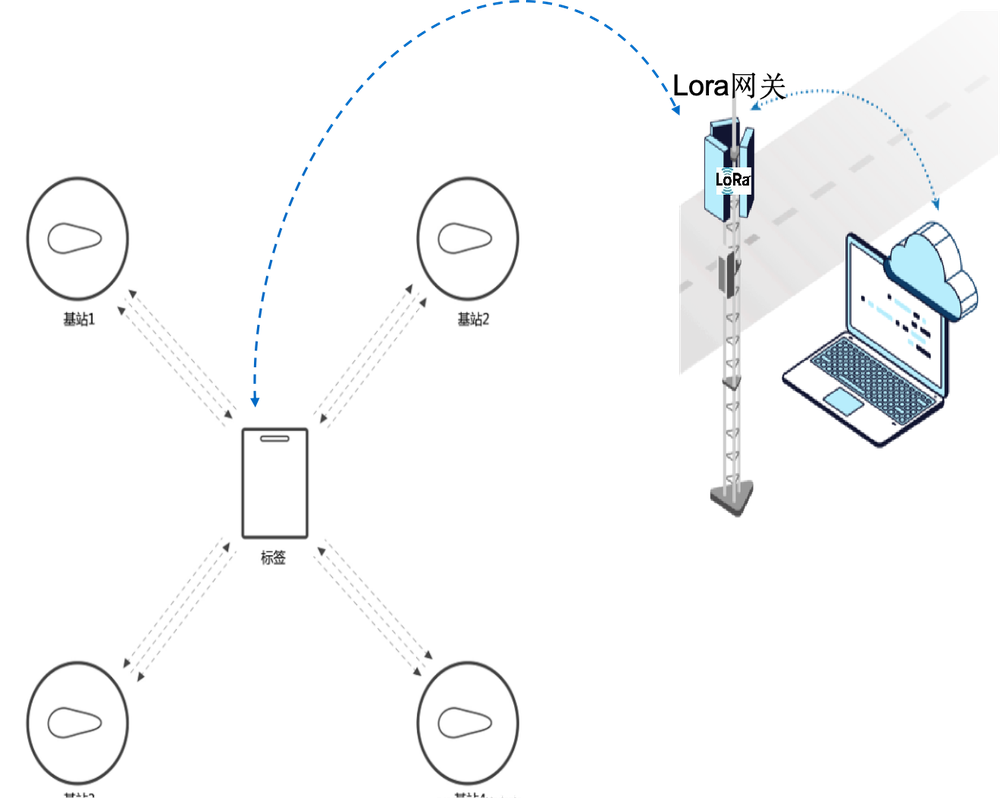

UWB TOF 定位原理图
UWB TOF 定位原理
蓝牙 AOA 定位

亚米级到达角定位

AOA

蓝牙 AOA 定位

用户在需要高精度定位的场所部署定位基站,基站通过网线连接到 POE 网关,同时需要本地部署的位置计算服务器,所有的数据在服务器汇总计算,并转发到云服务器。AOA 基站定期广播,定位终端检测到 AOA 环境后,自动开启 AOA 广播功能,离开 AOA 环境后自动关闭,AOA 环境下定位误差小于 1 米。

蓝牙 AOA 定位架构图
蓝牙 AOA 定位架构

不确定哪种方案适合你?

告诉我们现场面积、精度要求与是否具备公网,我们为你推荐最优技术组合。
